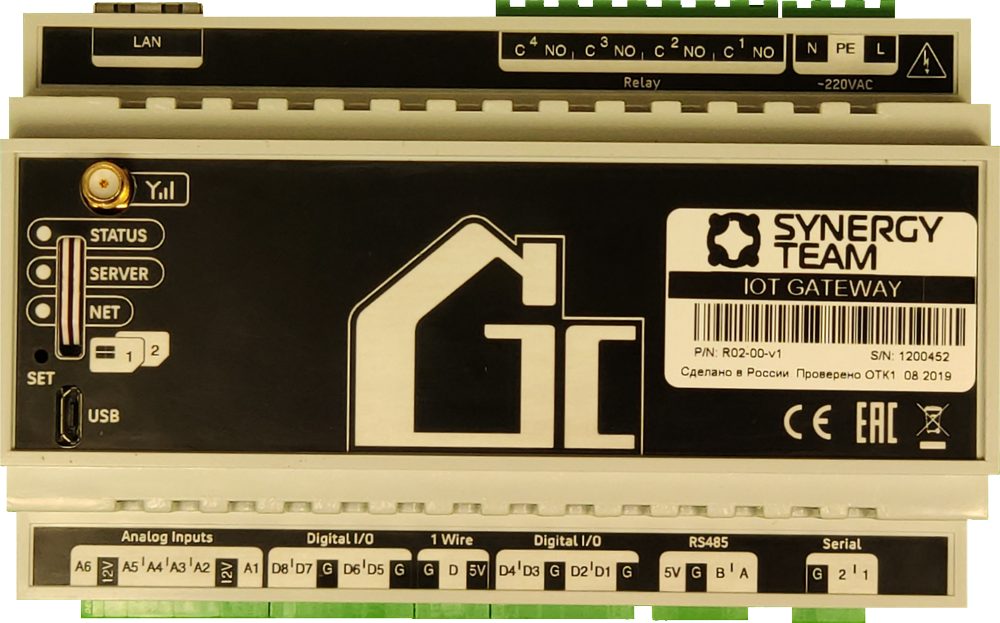

IoT шлюз: Generic Internet controller (GiC) SR.0201x

Характеристики

• 1хLAN порт
• 1xRS485 (изолированный/неизолированный)
• 1х порт альтернативной установки: RS232/485/CAN (изолированный/неизолированный)
• USB-OTG (Host/Device) - microUSB
• 8 дискретных входов/выходов (возможность подключения датчиков температуры и влажности DHT21)
• 6 аналоговых входов (0..10В, 0..20mA)
• 1х порт 1-wire
• 8х релейных выходов 5А (Com + NO), 2 разъема 5.08х8
• Встроенный акселерометр (детектирование взлома, отрыва шкафа от стены и.т.п.)
• Питание: 220В, 18-72В постоянного тока
• Промышленный диапазон температур: -40 … +85С
• Пластиковый корпус 138x87x61 мм, IP20 для крепления на DIN рейку 35мм
• Детектор вскрытия крышки – «Электронная пломба» на вскрытие устройства

Опции (дочерние платы внутрь корпуса)

(в одном устройстве возможна реализация только части функций)

• До 8х релейных выходов 10А 220В

• До 4х релейных выходов 16А 220В

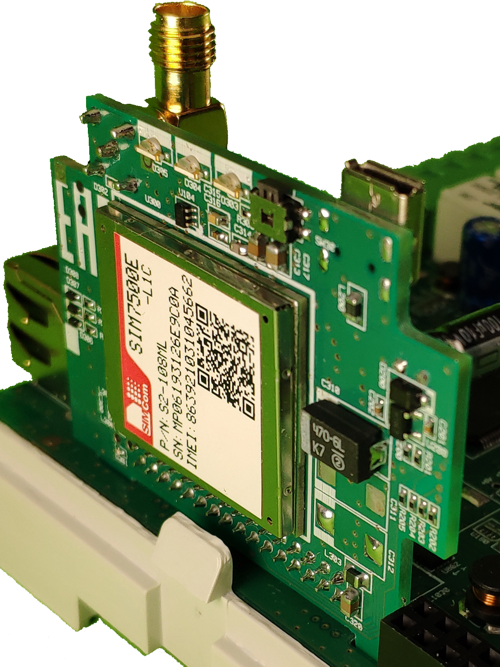

• GSM 2G/3G/4G cat.1 (SMA разъемы для внешней антенны, 2хSIM, 2хSIM чип)

• ГЛОНАСС/GPS /GALILEO/BEIDOU навигационный приемник высокой чувствительности для синхронизации встроенных часов и/или определения координат объекта

• WiFi модуль (встроенная антенна)

• LoRa модуль (одноканальный)

• До 8ми последовательных портов: KNX, M-Bus, CAN, RS232, RS485, порты параллельной диспетчеризации

• Аккумулятор 65-1200мАч для автономной работы от 10 минут до 10-ти часов

• LCD дисплей с навигационными кнопками для локального управления/мониторинга

• Считыватель брелоков iButton / RFID карт

Программное обеспечение

• MQTT (клиент, управление с мобильных устройств или IoT платформ: AWS, Яндекс|Облако, Azur, …)

• TLS (шифрование)

• ModBUS RTU / bus77 – связь с модулями ввода-вывода

• WEB интерфейс

• Telnet консоль

• Виртуальный COM порт (TCP сервер)

• SNMP, Syslog (управление и мониторинг сети)

• Встроенная программируемая логика

• Драйвера опроса кондиционеров, ИБП, приборов учета, электропитающих установок…

• Простая и понятная (для инсталляторов и DIY энтузиастов) настройка

• Поддержка различных модулей ввода-вывода

Ключевые преимущества

• Концепция «Все в одном» позволяют реализовать функционал, для реализации которого обычно применяют несколько стандартных устройств

• Минимальная цена решения при минимальном физическом размере

• Дополнительные аппаратные блоки могут быть разработаны на заказ

• Мощная система принятия решений – Edge логика, пользовательские скрипты – функционал мини-сервера, работа при отсутствии связи с «верхом». Режимная карта – при возникновении события инициативно отправляется аварийное сообщение

• Использование стандартных протоколов обмена с сервером и датчиками

• Безопасность – TLS шифрованное

• Встроенный блок питания 220В или 18..72В или 380В или неизолированный вход 9..24В, резервное питание от аккумулятора, выход 9..24В для питания внешних устройств и модулей расширения

Модельный ряд

В комплектацию всех моделей входит: модуль с процессором Cortex^TM-M4 168МГц с портом Ethernet, с встроенными датчиками вскрытия корпуса, удара (акселерометр), портом 1wire, элементами индикации и кнопкой сброса настроек в пластиковом корпусе 138x87x61 мм, IP20 для крепления на DIN рейку 35мм.

Для расчета цен на другие количества и комплектации сделайте запрос на s.team@synergy.msk.ru

Используемые сокращения:

• 1x232 – один порт RS232, 232i – порт с групповой гальванической изоляцией

• DI – дискретный вход

• AI – аналоговый вход

• DIO – дискретный вход с функцией выхода (открытый коллектор Imax = 50мА)

• ·         Часы реального времени: 2032 – с батареей резервного питания CR2032 (5 лет работы), UC – с 1F конденсатором (5 дней автономной работы), BAT – питание от аккумулятора

• Tint – встроенный датчик температуры

• LCD – монохромный экран 2.4`, 4 кнопки управления
